件名: 【システムウイング通信】 DXF/DWGファイルを図面に直接配置する方法
ECADサポート契約ユーザー 様
（本メールはECADサポート契約ユーザー様にBCCでお送りしています）
いつもお世話になっております。
ECADソリューションズ社販売代理店 有限会社システムウイングの岩崎です。
今回はお客様からの問い合わせが多いDXF/DWGについて情報共有したいと思います。
「部品メーカーのサイトからダウンロードしたDXF/DWGファイルを、
今開いているECADの図面に直接配置することはできませんか？」
と時々聞かれます。
それはできますので、今回はその方法をご紹介します。
また今開いているECAD図面をDXF/DWG形式で直接、保存することもできますので
その方法もご紹介します。
そのDXF/DWG形式の図面を取引先に送ったら、「文字が表示しない」、「図形が崩れている」と
言われたことはありませんか。
それに備えて、DXF/DWGビューアーソフトで事前に図形を確認する方法をご紹介します。
以下の説明はECAD DCX、ECAD dio共通です。
- DXF/DWG形式のファイルを直接、ECAD図面に配置する方法

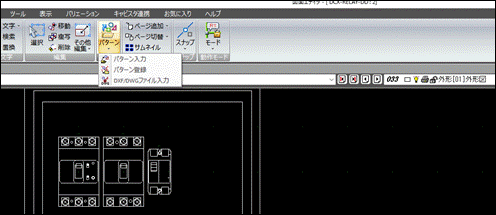

<STEP1> 「ホーム」＞「パターン」＞「DXF/DWGファイル入力」で行います。

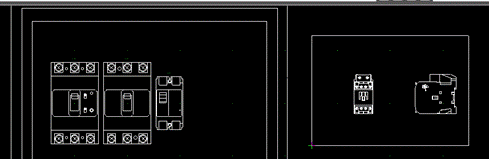

<STEP2> 読み込むDXF/DWGファイルを指定します。
この時、必要に応じて「条件設定」を行います
<STEP3> 仮配置して、必要な図形を図面に複写します
- ECAD図面を直接、DXF/DWG形式で保存する方法

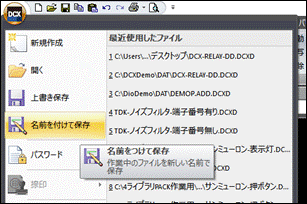

<STEP1> 「名前を付けて保存」

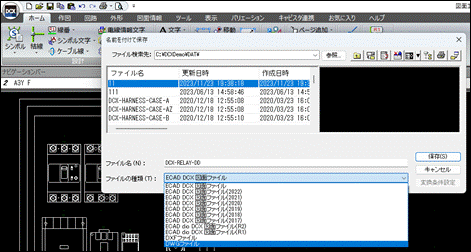

<STEP2> 「ファイルの種類」で、「DXFファイル」又は「DWGファイル」を選択
- DXF/DWGビューアーソフト（無料）の紹介
<STEP1>
DXF/DWGビューアーソフトをAutodesk社の以下からダウンロードして、
インストールします。
(言語はJapaneseがいいでしょう)

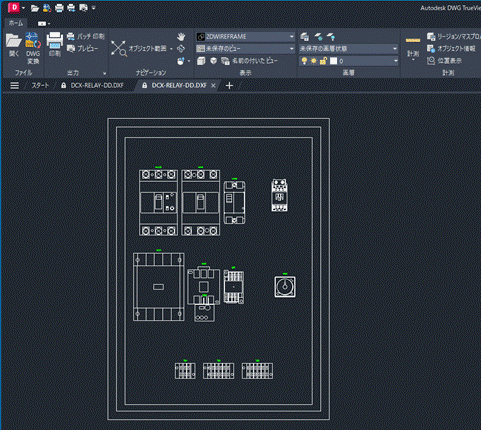

<STEP1> 保存しているDXFファイル又はDWGファイルをダブルクリックします。
<STEP2> 文字や図形に問題ないか確認します
- DWGファイルとDXFファイルの違い
DWGファイルとDXFファイルは、どちらもAutoCADの標準ファイル形式です。
違いはDWGファイルはバイナリコードを使用し、DXFファイルはテキストコードを
使用していることです。
そのため、DWGファイルはDXFファイルよりサイズが小さくコンパクトです。
よって取引先のCADがDWGファイルに対応しているならDWGファイルで
やりとりして構いません。
しかし取引先のCADがDWGファイルに対応していない、又は不明な場合は
DXFファイルでやりとりを行ってください。
DWG/DXFファイルに関する情報は以上です。
--------------------------------------------------------------------------------------
他にECAD DCX/dioで問い合わせが多い作図基本機能を以下にまとめています。
第１回 ECAD dio/DCX 意外に知られていない作図基本機能
第２回 ECAD dio/DCX 意外に知られていない作図基本機能
▼==========================================================
